Boitier de commutation numérique 6 sorties pour Solix HUMMINBIRD - CZONE

Boitier de commutation numérique 6 sorties pour Solix HUMMINBIRD - CZONE

Points forts

• Compatible SOLIX HUMMINBIRD
• réseau NMEA 2000

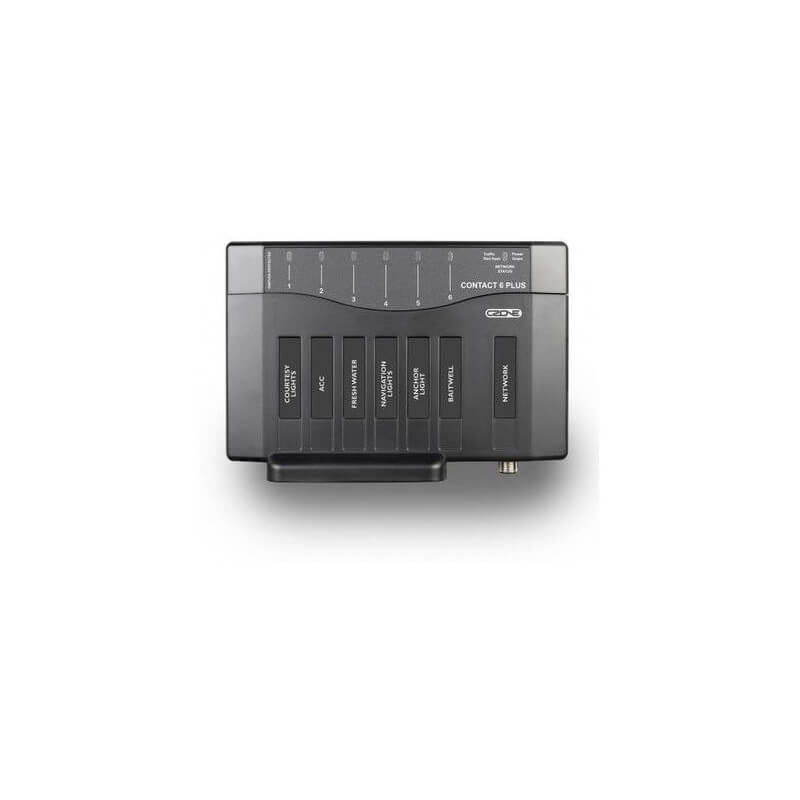

COMMUTATEUR NUMÉRIQUE CZONE CONTACT 6 PLUS

CZONE CONTACT 6 PLUS : Pour Contrôler vos équipements à bord à partir de votre SOLIX !

Grâce à la technologie Digital Switching CZone, le système Contact 6 PLUS est une solution de commutation numérique robuste et abordable. Il est équipé de 6 sorties à fusibles de 15 A avec dérivation du circuit mécanique.

Le Contact 6 PLUS peut être mis en réseau dans un système CZone existant ou être installé de manière autonome avec les Keypads étanches CZone ou les afficheurs multifonctions compatibles. Le Contact 6 PLUS est compatible avec tous les principaux fabricants de traceurs et d’afficheurs multifonctions pour le contrôle direct de systèmes électriques à partir de votre afficheur.

• - Compatible SOLIX HUMMINBIRD
• - Capacité de variation du circuit et de démarrage en douceur
• - LED d’état pour toutes les sorties
• - Consommation de courant ultra faible
• - Fonctions de minuterie intégrées pour les circuits nécessitant un fonctionnement temporisé
• - Surveillance de la tension sur le réseau NMEA 2000
• - La fonction de délestage intégrée permet de désactiver les charges non essentielles pour préserver la durée de vie de la batterie
• - Configurations par défaut intégrées sélectionnables via le DIP switch
• - Détection et avertissement de fusible grillé

Installation

Les constructeurs reconnaissent un avantage immédiat avec la réduction de câblage, le poids en moins et des temps d’installation réduits. Le système CZone intègre également de nombreux composants autonomes dans un système intuitif. Le câblage est énormément simplifié, car le système CZone est conçu pour supprimer des groupes de disjoncteurs et des câbles inutiles. Les modules peuvent être ajoutés facilement au système afin de mieux répondre aux besoins des OEM et des utilisateurs.

Intégration

Le système CZone est certifiés à NMEA 2000 et utilise les câbles et connecteurs standard Micro. Cela permet d’installer un seul câble réseau pour plusieurs systèmes (appareils CZone et NMEA 2000). De plus, le système CZone peut partager certaines fonctions de monitoring avec d’autres écrans compatibles NMEA 2000. L’Interface CZone MasterBus Bridge élargit le niveau d’intégration de systèmes à un seul même niveau. Aucune autre société ne peut regrouper le digital switching, l’électronique de puissance et les systèmes de navigation marine en un seul système interactif sans coupure.

Flexibilité & sécurité

Le système CZone, conçu pour les systèmes 9-32 V, comprend des minuteurs intégrés, des variateurs (avec support de lampes halogènes), des alarmes, des réducteurs de tension et de charge. A des fins de sécurité, le système CZone comprend un bypass manuel. Notre technologie ‘No-Single-Failure-Point’ assure un système prêt à l’emploi conçu pour gérer les éventuels problèmes. Si un module est abîmé, le système programme automatiquement son remplacement, lorsqu’il est connecté. Cela signifie que chaque module peut être remplacé sans utiliser les services de personnel qualifié. Nos fonctions de sécurité permettent de verrouiller les configurations personnalisées.

Caractéristiques:

• Spécifications générales :
• - Diamètre câbles de sortie 0,5 -6 mm (24 AWG – 8 AWG)
• - Connectivité NMEA 2000 1 x CAN Micro-C port
• - Gradation tous les canaux, PWM à 100 Hz
• - Canaux de sortie 6 x 15 A – 12/24 V
• - Protection de circuit fusible ATC avec alarmes de fusible grillé
• - Circuit de by-pass dérivation de fusible mécanique sur tous les canaux
• - Courant maximal courant total du module 60 A
• - Alimentation M6 (1/4)
• - Tension alimentation 9-16 V via le réseau NMEA 2000
• - Indice de protection IPx5 (montage vertical)
• - Normes CE, ABYC, NMEA, ISO8846/SAEJ1171 Ignition Protected
• Spécifications techniques :
• - Consommation puissance max. 75 mA / standby 0,3 mA
• - Gamme de température (temp ambiante) -15 °C à 55 °C
• - Gamme de température (stockage/sans fonctionnement) -40 °C à 85 °C
• Dimensions (mm):
• 128,5 x 202,5 x 45
• Poids:
• 0,6 Kg
